Как читать маркировку гидравлического рукава

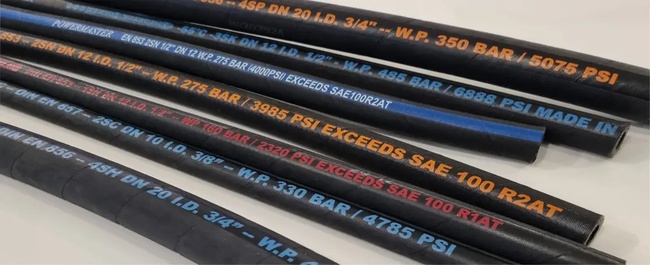

Маркировка рукава высокого давления (РВД) - это не название модели, а техническое описание конструкции. Она напечатана на внешнем слое шланга через равные интервалы и содержит пять обязательных элементов:

• тип армирования;
• стандарт;
• внутренний диаметр;
• рабочее давление;
• дату изготовления.

Отсутствие хотя бы одного из этих элементов означает, что происхождение рукава не подтверждено, и рассчитывать на заявленное давление нельзя.

Что означают буквы и цифры в обозначении типа

Буквенно-цифровой код после стандарта (1SN, 2SN, 4SP, 4SH) описывает не диаметр и не давление, а способ армирования - то, что определяет, как рукав себя поведет под нагрузкой.

• 1SN - один слой стальной оплетки. Рукав держит нагрузку за счет одного слоя переплетенной проволоки под внутренним резиновым слоем;
• 2SN - два слоя стальной оплетки. Второй слой наматывается поверх первого в противоположном направлении, поэтому шланг выдерживает вдвое большую нагрузку по сравнению с 1SN при том же внутреннем диаметре;
• 4SP - четыре слоя спиральной навивки стальной проволоки. В отличие от оплетки, слои укладываются параллельными витками, а не переплетаются между собой.
• 4SH - то же самое спиральное армирование, но с проволокой большего сечения - используется там, где 4SP не проходит по запасу прочности.

Ключевое отличие оплетки от навивки - оплетка (SN) гибче и легче, но хуже держит пульсирующую нагрузку на высоких значениях. Навивка (SP/SH) жестче в изгибе, зато выдерживает более высокое рабочее и пиковое давление за счет того, что каждый слой проволоки работает на растяжение независимо от соседних.

Если в задаче указан рукав 2SN DIN EN 853, это означает двухслойную оплетку по стандарту DIN EN 853 - гидрорукав среднего давления для гидравлики с умеренными пульсациями (насосные станции, штатное навесное оборудование).

Если в маркировке стоит РВД 4SP EN 856 DIN, речь идет о четырехслойной спиральной навивке по DIN EN 856 - РВД для систем с высокой пульсацией нагрузки (экскаваторы, прессы, буровая техника).

Обозначение РВД EN 853 DIN 1SN указывает на однослойную оплетку - самый низкий класс прочности в линейке EN 853, применяется там, где рабочая нагрузка не превышает паспортное значение для тонкой оплетки, например на возвратных линиях.

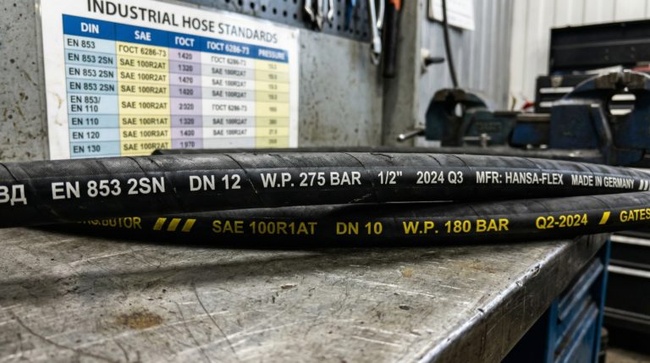

Как расположены элементы на внешнем слое рукава

Маркировка печатается вдоль гидрорукава с повторением через фиксированный интервал - это сделано специально, чтобы после обрезки под нужную длину на любом отрезке оставался читаемый блок данных. Порядок элементов в блоке фиксирован стандартом:

1. Товарный знак производителя.
2. Обозначение стандарта (EN 853, EN 856 или соответствующий DIN).
3. Тип армирования (1SN, 2SN, 4SP, 4SH).
4. Номинальный внутренний диаметр в миллиметрах или дюймах (DN).
5. Максимальное рабочая нагрузка.
6. Квартал и год изготовления.

Если производитель нанес блок не полностью - например, указал только тип армирования без давления, - это признак несоответствия партии стандарту, официальный сертификат на такую партию, как правило, отсутствует, и производитель не подтверждает рабочую нагрузку документально.

Почему нельзя менять гидрорукав «на глаз» по диаметру

Совпадение внутреннего диаметра не означает взаимозаменяемость рукавов разных типов. Если заменить 2SN на 1SN того же диаметра, рабочее давление системы останется прежним, а запас прочности - уменьшится вдвое, потому что несущим элементом является количество слоев армирования, а не диаметр. Разрыв в этом случае происходит не сразу, а после нескольких циклов пульсации, когда усталостная прочность единственного слоя оплетки исчерпывается быстрее, чем у двухслойной конструкции.

Аналогично нельзя заменить гидрорукав с навивкой (4SP) на рукав с оплеткой (2SN) при одинаковой номинальной нагрузке: оплетка хуже переносит именно пульсирующую, а не статическую нагрузку, поэтому в системах с частыми скачками давления (гидромолоты, экскаваторное оборудование) 2SN изнашивается быстрее заявленного ресурса, даже если номинальное давление на маркировке совпадает с 4SP.

Как читать давление в маркировке правильно

На гидрорукаве указано максимальное рабочее давление, а не давление разрушения. Между ними у сертифицированного шланга закладывается запас, обычно кратный четырем - то есть рукав с маркировкой WP 160 бар рассчитан на разрушение при значительно более высокой нагрузке, но эксплуатировать его выше 160 бар в штатном режиме нельзя - запас прочности предназначен для пиковых гидроударов, а не для постоянной работы.

Ошибка, которая встречается на практике: подбор рукава по давлению насоса без учета пиковых значений при пуске оборудования. В момент пуска гидросистемы давление кратковременно превышает номинальное на 20–40%, и если рабочее давление рукава подобрано впритык к номинальному давлению насоса, а не с запасом под пусковой скачок, ресурс сокращается за счет микроразрывов в слоях армирования, которые не видны при визуальном осмотре.

Что делать, если маркировка нечитаема или отсутствует

РВД без маркировки или со стертым текстом нельзя использовать в системах с рабочей нагрузкой выше 100 бар так как без данных о типе армирования невозможно определить, оплетка это или навивка, а следовательно - невозможно рассчитать допустимую нагрузку. Единственный корректный вариант - заказ рукава по спецификации у поставщика, который подтверждает соответствие партии стандарту EN 853 или EN 856 сертификатом, а не только надписью на самом шланге.

Для гидравлического оборудования, эксплуатируемого в Фаниполе и Минском районе, это особенно актуально при работе в холодный период: при отрицательных температурах немаркированный или неизвестный по составу рукав ведет себя непредсказуемо - резина внешнего слоя теряет эластичность быстрее у рукавов неизвестного происхождения, чем у сертифицированных по EN 853/EN 856, где состав резиновой смеси регламентирован стандартом.
