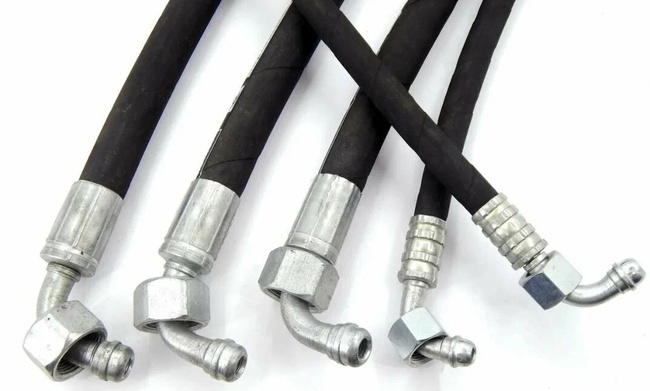

Опрессовка рукава высокого давления кажется простой операцией: вставить соединительный элемент, установить деталь в пресс и выполнить обжим. На практике именно на этом этапе возникает значительная часть аварий в гидравлических системах. Наиболее опасный сценарий — вырыв фитинга из рукава под давлением. Такое разрушение происходит не случайно: почти всегда оно связано с нарушением технологии сборки или несоответствием компонентов.
Разобраться в причинах важно не только для предотвращения утечки жидкости. Вылет соединительного элемента означает мгновенную потерю герметичности, выброс рабочей среды и потенциальное повреждение оборудования.
Что происходит при правильной опрессовке
В нормальном режиме соединение рукава и присоединительного элемента работает за счет механического зацепления нескольких слоев конструкции.
После обжима происходит одновременно три процесса:
- обжимная гильза радиально сжимает наружный слой;
- металлическое армирование вдавливается в профиль хвостовика;
- внутренняя трубка фиксируется между армирующим слоем и зубчатой поверхностью хвостовика.
В результате возникает комбинированное удержание:
- трение между слоями,
- механическое зацепление армирования,
- давление обжимной гильзы.
Если хотя бы один из этих факторов ослаблен, при росте давления нагрузка начинает восприниматься только частью конструкции. Это резко увеличивает вероятность вырыва соединительного элемента.
Почему происходит «вылет» фитинга
Основная причина разрушения — несоответствие фактической силы удержания нагрузке, создаваемой давлением и пульсациями в системе.
Типовые факторы, которые к этому приводят:
Неправильный диаметр обжима
Если после прессования гильза имеет больший диаметр, чем предусмотрено таблицей производителя, давление обжима оказывается недостаточным. В этом случае армирующий слой не вдавливается в профиль хвостовика и соединение держится только за счет трения.
Под воздействием импульсов давления рукав постепенно начинает смещаться, впоследствии происходит вырыв.
Использование несовместимых компонентов
Даже при совпадении номинального диаметра соединительные элементы разных производителей могут различаться профилем хвостовика:
- глубиной насечек,
- уголом зубьев,
- длиной посадочной части.
Если геометрия не соответствует конструкции рукава, армирование не фиксируется должным образом. Внешне соединение может выглядеть корректно, но удерживающее усилие будет существенно ниже расчетного.
Неправильная подготовка конца рукава
Перед сборкой торец должен быть ровным и перпендикулярным оси.
Ошибки, которые снижают прочность соединения:
- косой срез;
- повреждение армирования;
- частичное разрушение внутреннего слоя;
- загрязнение поверхности.
При таких дефектах хвостовик не занимает правильное положение внутри рукава. В результате часть армирующего слоя не участвует в удержании.
Ошибка в подборе типа соединительного элемента
Разные конструкции рукавов требуют различной формы хвостовика. Например, рукав с многослойным металлическим армированием требует более агрессивного профиля насечек.
Если применяется элемент, рассчитанный на другую конструкцию рукава, армирование не фиксируется полностью. Под нагрузкой происходит постепенное вытягивание рукава из зоны обжима.
Неправильная настройка пресс-оборудования
Даже при правильных компонентах соединение может быть слабым из-за ошибок оборудования:
- изношенные кулачки пресса,
- неверная матрица,
- некалиброванный диаметр обжима.
Такие ошибки особенно характерны при самостоятельной сборке, когда используются универсальные пресс-станки без точных таблиц обжима.
Как определить риск вырыва до начала эксплуатации
Проблема опасна тем, что визуально соединение часто выглядит исправным. Однако есть признаки, позволяющие выявить ошибку заранее.
Наиболее типичные сигналы:
- гильза вращается относительно рукава;
- заметен зазор между торцом рукава и гильзой;
- после сборки рукав легко проворачивается;
- фактический диаметр обжима отличается от рекомендованного.
Если обнаружен хотя бы один из этих признаков, соединение нельзя использовать в системе высокого давления.
Почему вырыв чаще происходит именно после самостоятельной сборки
Профессиональные сборочные линии используют стандартизированные технологические карты. Для каждой комбинации компонентов задан:
- диаметр обжима;
- тип матрицы;
- глубина установки хвостовика;
- допустимые отклонения.
При самостоятельной сборке часто отсутствует один из этих параметров. В результате соединение формируется «на глаз», а фактическая сила удержания становится непредсказуемой.
Кроме того, в мастерских обычно используются компоненты одного производителя, что исключает геометрические несовпадения.
Как снизить риск разрушения соединения
Надежность соединения определяется не только качеством компонентов, но и точностью соблюдения технологии.
Практические меры, которые критически важны:
- использовать таблицы обжима производителя;
- применять матрицы, соответствующие конкретному диаметру;
- контролировать фактический диаметр гильзы после прессования;
- проверять глубину установки хвостовика;
- не смешивать компоненты разных систем без подтвержденной совместимости.
При соблюдении этих условий соединение выдерживает не только рабочее давление, но и длительные циклы пульсации.
Вывод
Вырыв соединительного элемента из рукава высокого давления — это следствие недостаточной силы удержания между хвостовиком, армированием и обжимной гильзой. Причиной почти всегда является технологическая ошибка: неправильный диаметр обжима, несовместимость компонентов или повреждение рукава при подготовке.
Самостоятельная опрессовка возможна только при наличии точных таблиц обжима, исправного оборудования и понимания конструкции конкретного рукава. В противном случае риск разрушения соединения под давлением значительно возрастает.
