Пневмофитинги — соединительные элементы, предназначенные для подключения трубок, шлангов, клапанов, цилиндров, фильтров, регуляторов давления и другой арматуры в пневматических системах. Они обеспечивают герметичное соединение, через которое сжатый воздух проходит без заметных утечек. От конструкции фитинга зависит не только надежность соединения, но и скорость монтажа, удобство обслуживания, возможность многократной разборки системы.
При выборе учитывают несколько параметров одновременно:
- тип соединения;
- диаметр трубки и резьбы;
- рабочее давление;
- материал корпуса;
- условия эксплуатации.
Даже небольшой просчет может привести к постоянной утечке воздуха, падению давления в линии или повреждению трубки.
Из чего состоит пневматическое соединение
Большинство современных пневмофитингов для пластиковых трубок работают по принципу быстрого цангового зажима. После установки трубка проходит через уплотнительное кольцо и фиксируется металлическими лепестками цанги. При попытке вытянуть ее наружу зажим только усиливается, поэтому соединение выдерживает рабочее давление без дополнительной затяжки.
Если необходимо разобрать систему, достаточно нажать на пластиковое кольцо фиксатора. Цанга освобождает трубку, после этого ее можно извлечь без инструмента. Такой способ заметно отличается от компрессионных фитингов, где каждое соединение требует откручивания прижимной гайки.
Резьбовая часть фитинга соединяется с оборудованием через наружную или внутреннюю резьбу. Герметичность достигается либо уплотнительным кольцом, либо использованием герметика или ФУМ-ленты — выбор зависит от конструкции резьбы.

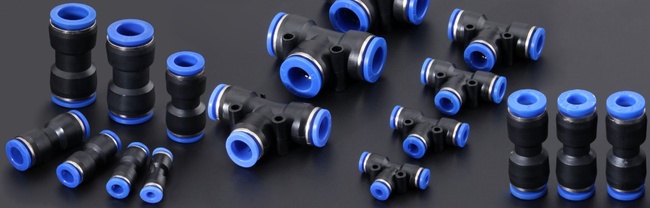

Какие бывают пневмофитинги
Конструкция определяется схемой разводки воздуха. Поэтому один тип соединителя редко подходит для всех участков пневмосистемы.

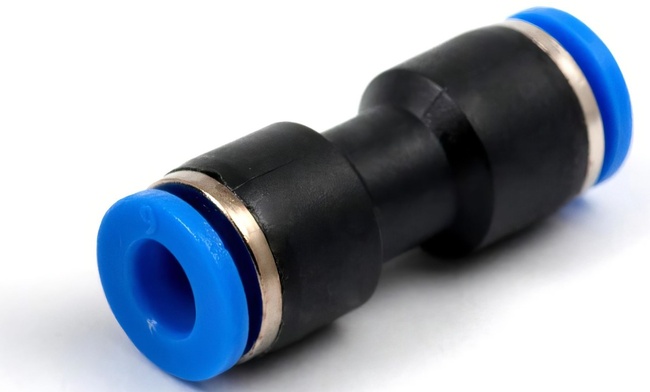

Прямые соединители
Используются для соединения двух трубок одинакового диаметра или подключения пневмотрубки к резьбовому отверстию оборудования. Это самый распространенный вариант при сборке прямолинейных участков магистрали.

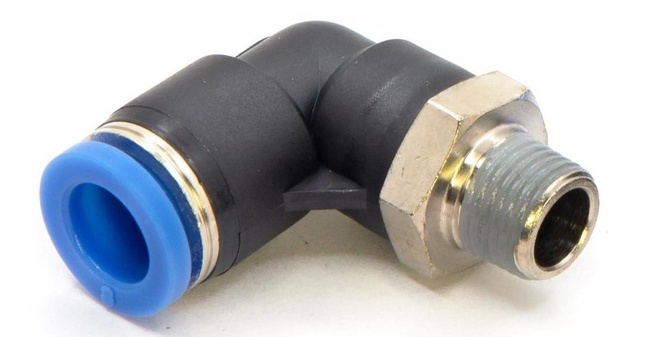

Угольники
Позволяют изменить направление трубопровода на 90 градусов без сильного перегиба линии. Такое решение снижает механическую нагрузку на шланг. Если попытаться согнуть пневмотрубку вручную до малого радиуса, внутренний проход может частично перекрыться, что увеличит сопротивление потоку воздуха.

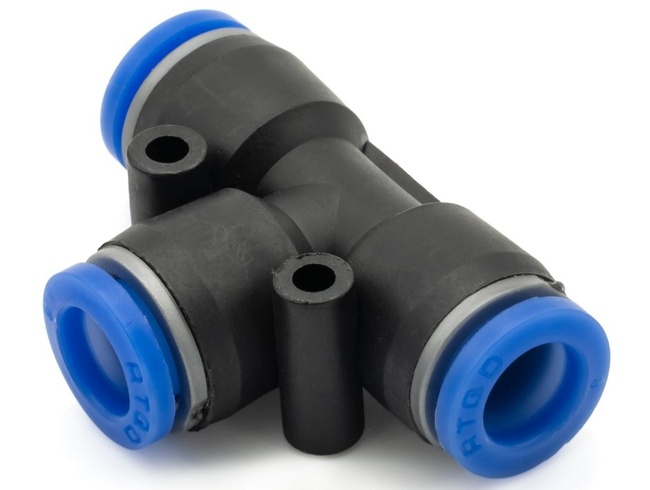

Тройники
Применяются при разветвлении одной линии на две. Их используют для одновременного подключения нескольких исполнительных механизмов или распределения воздуха между отдельными участками системы.

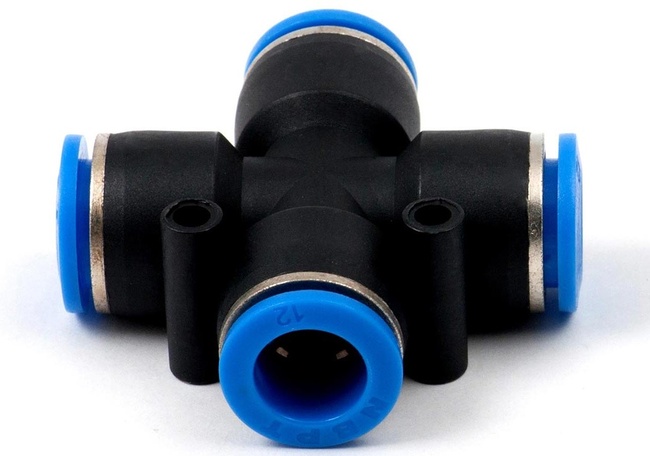

Крестообразные соединители
Позволяют объединить сразу четыре направления. Их устанавливают значительно реже, поскольку сложная разводка обычно выполняется через коллекторы.
Заглушки
Используются при временном закрытии свободных выходов или изменении конфигурации оборудования без полной замены фитингов.
Материалы корпуса и их особенности
Материал влияет не только на срок службы, но и на допустимые условия эксплуатации.
Латунные пневмофитинги устойчивы к коррозии, выдерживают высокое рабочее давление и механические нагрузки. Именно их чаще используют на промышленном оборудовании, где соединения многократно разбираются при обслуживании.
Никелированная латунь дополнительно защищает поверхность от окисления и облегчает очистку деталей.
Пластиковые модели значительно легче и дешевле. Они подходят для оборудования с умеренными нагрузками, однако хуже переносят удары и постоянные вибрации.
Фитинги из нержавеющей стали применяют там, где присутствует влажная среда, агрессивные вещества или повышенные требования к санитарии. По сравнению с латунью они дороже, но обеспечивают более высокую химическую стойкость.
Как подобрать подходящий фитинг
Основная ошибка возникает из-за ориентации только на диаметр пневмотрубки. На практике совместимость определяется сразу несколькими характеристиками.
Сначала проверяют наружный диаметр пневматической трубки. Затем определяют тип и размер резьбы оборудования. После этого оценивают рабочее давление всей системы и материал корпуса.
Если оборудование работает в условиях постоянной вибрации, предпочтение обычно отдают металлическим моделям. Для компактных автоматизированных установок с небольшими нагрузками часто достаточно качественных пластиковых соединителей.
Отдельное внимание уделяют температуре эксплуатации. Некоторые пластиковые элементы при нагреве теряют жесткость, а отдельные уплотнения рассчитаны только на определенный диапазон температур.
Частые ошибки при монтаже
Даже качественные пневмофитинги могут начать пропускать воздух из-за неправильной установки.
Наиболее распространенные ошибки:
- трубка вставлена не до упора;
- торец вневмотрубки отрезан под углом;
- поверхность трубки имеет царапины или овальность;
- резьба перетянута и поврежден корпус;
- использовано неподходящее уплотнение.
Еще одна распространенная ситуация — повторная установка поврежденного шланга. После нескольких демонтажей на месте контакта с цангой появляются кольцевые следы. Если этот участок снова вставить в фитинг, вероятность утечки возрастает. Обычно проблему решает обрезка нескольких миллиметров трубки с последующей повторной установкой.
Когда используют быстросъемные соединения
Во многих производственных линиях оборудование регулярно отключают для обслуживания или перенастройки. Постоянное откручивание резьбовых соединений занимает время и постепенно изнашивает резьбу.
Быстросъемные пневмофитинги позволяют отсоединить трубку за несколько секунд без инструмента. Это сокращает время обслуживания и уменьшает вероятность повреждения соединения при повторной сборке. Однако такие элементы рассчитаны именно на пневматические линии и не заменяют гидравлические фитинги, где рабочее давление значительно выше.
Что влияет на срок службы
Ресурс соединения зависит не только от качества самого фитинга.
На долговечность влияют чистота сжатого воздуха, отсутствие конденсата, правильная подготовка торцов трубок, соответствие рабочего давления характеристикам производителя и регулярная проверка соединений на утечки. При использовании загрязненного воздуха твердые частицы постепенно повреждают уплотнительные кольца, из-за чего стык начинает терять герметичность.
При правильном подборе и аккуратном монтаже пневмофитинги способны работать длительное время без необходимости регулярной подтяжки или замены, обеспечивая стабильную работу всей пневматической системы.
