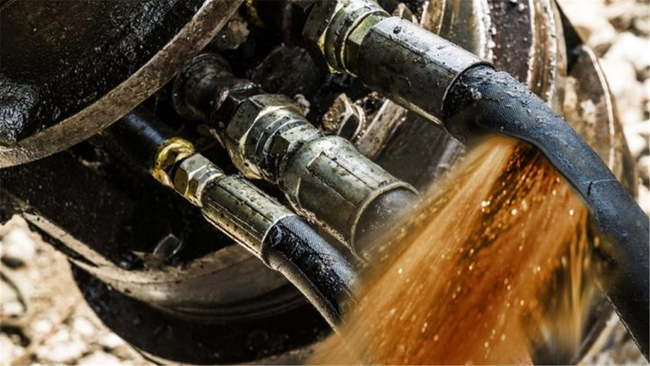

Причины выхода из строя РВД и как их предотвратить

Основные причины выхода из строя РВД связаны с тем, как рукав подобран, смонтирован и работает на технике. Заводской брак встречается заметно реже. Рукав высокого давления рассчитан на определенное давление, температуру, радиус изгиба и рабочую среду, и выход за любую из этих границ сокращает его ресурс в разы.

Чаще всего к отказу приводят перегибы и скручивание, трение о раму, пиковое давление выше расчетного, неверная длина, ошибки обжима, перегрев, несовместимая жидкость и рукав не того класса армирования.

По каким признакам определить причину выхода РВД из строя

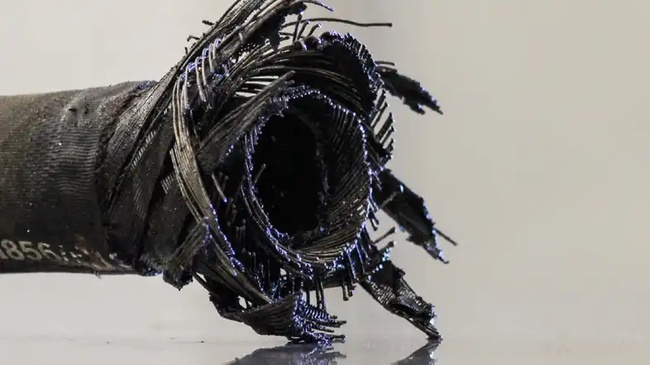

Причину отказа рукава высокого давления определяют по месту и характеру повреждения: в какой точке разрушен рукав, какой слой пострадал первым и есть ли следы внешнего воздействия. Разрыв посередине длины обычно указывает на давление, разрыв в изгибе — на нагрузку на армирование, течь у муфты — на ошибки сборки или натяг.

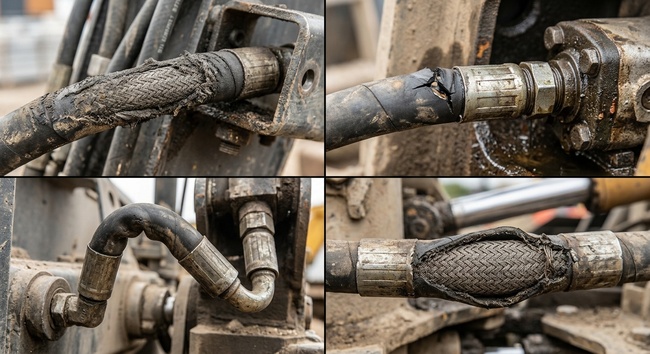

Почему рвется РВД после перегибов и скручивания

Армирование рукава работает только тогда, когда нагрузка распределена по всем проволокам равномерно. При резком изгибе наружные витки оплетки растягиваются сильнее внутренних, и в этой точке рукав принимает давление уже не всем армированием, а его частью. Так объясняется, почему рвется РВД, рассчитанный с запасом: его разрушает перегрузка отдельных проволок.

Минимальный радиус изгиба производитель указывает для каждого типа и диаметра рукава. Например, для одного из типоразмеров 2SN с рабочим давлением 400 бар в характеристиках задан радиус 100 мм. У заделки нужен прямой участок: изгиб сразу от муфты ломает рукав в самой жесткой точке.

Если трасса требует поворота круче допустимого, вместо того чтобы заламывать рукав РВД, ставят угловой фитинг на 45° или 90°.

Скручивание опаснее, чем кажется. По данным производителей рукавов, скручивание на 5° способно сократить срок службы рукава высокого давления до 70%, на 7° — до 90%. Слои оплетки перекашиваются, и давление снова ложится на часть проволок. Рукав скручивают чаще всего при затяжке накидной гайки, когда фитинг не удерживают вторым ключом. Проверить просто: продольная маркировка после монтажа должна идти ровной линией, а не спиралью.

Как трение и удары разрушают оболочку рукава

Рукав, который при работе техники вибрирует и касается рамы, кромки кронштейна или соседней линии, постепенно стирается до проволоки. Затем оплетка ржавеет, проволоки рвутся, и разрыв происходит там, где давно была видна потертость.

Трассу фиксируют так, чтобы рукава не касались кромок и не бились друг о друга. Для жестких участков гидролиний применяют держатели для гидравлических труб, подвижные рукава крепят с учетом хода узла.

Отдельный риск — удары: камни из-под колес, падающий груз, работа ковша рядом с линиями.

Там, где контакта избежать нельзя — у шарниров стрелы, в пучках рукавов, на участках возле колес, — помогает защита РВД: пластиковые спирали, текстильные чехлы и пружины на выходе из муфты. Спираль принимает трение на себя.

Почему лопается РВД при скачках давления

Почему лопается РВД, если давление в системе ниже указанного на рукаве? Номинальное давление определяет насос и предохранительный клапан, но при резкой остановке гидроцилиндра, ударе ковша или быстром переключении распределителя в линии возникают кратковременные пики.

Стандартные рукава имеют запас прочности 4:1: например, рукав 2SN с рабочим давлением 400 бар рассчитан на разрушающее давление 1600 бар. Этот запас не предназначен для постоянной работы на пиках. Каждый гидроудар добавляет усталость проволоке, и со временем рукав лопается при давлении, которое раньше выдерживал.

Среди причин разрыва РВД на прямом участке, вдали от изгибов и муфт, давление наиболее вероятно. Рукав подбирают по максимальному давлению в линии с учетом пиков, а не по номиналу насоса, и сверяют с настройкой предохранительного клапана.

Чем опасна неправильная длина рукава

Под давлением рукав меняет длину: по данным производителей, он может удлиниться до 2% или укоротиться до 4%. Сборку, установленную внатяг, давление тянет за заделку. Итог — течь из-под муфты или вырыв фитинга.

Слишком длинный рукав провисает, трется о раму и перегибается. На подвижных узлах — стреле, рулевом управлении, навесном оборудовании — длину проверяют в обоих крайних положениях. Правильная длина дает плавную дугу без натяга и без петель.

Почему РВД срывает фитинг

Когда РВД срывает фитинг, причина почти всегда в сборке. Прочность заделки зависит от трех условий: муфта подходит к рукаву, ниппель вставлен на полную глубину, обжим выполнен до диаметра, указанного производителем. Если одно из них нарушено, соединение не выдерживает пульсаций в работе.

Для каждого типа армирования выпускаются свои обжимные муфты: муфта под 1SN не рассчитана на наружный диаметр и толщину 2SN, даже если внутренний диаметр совпадает. Недообжим оставляет зазор, переобжим режет проволоку и внутренний слой.

Третья ошибка — зачистка. Под муфты, которые требуют снятия наружного слоя, его удаляют на точную длину до проволоки. Остатки резины мешают муфте зацепиться за армирование, а лишняя зачистка открывает проволоку коррозии.

Если рукава обжимают своими силами, технологию полезно сверить с перечнем, где собраны ошибки при самостоятельной опрессовке РВД.

Как перегрев и несовместимая рабочая жидкость сокращают срок службы РВД

Рукава 1SN, 2SN и 4SP рассчитаны на работу с минеральным маслом в диапазоне от −40 до +100 °C, для водосодержащих жидкостей верхний предел ниже — +70 °C. Превышение максимальной температуры примерно на 10 °C может сократить ожидаемый ресурс рукава вдвое: резина твердеет и трескается.

Перегревает рукав не только горячее масло (забитый радиатор, работа на перегрузке), но и трасса рядом с выпускным коллектором. Признаки — жесткий рукав и сетка трещин на оболочке.

Если разбирать причины износа РВД изнутри, на первое место выходит совместимость. Внутренний слой стандартных рукавов рассчитан на минеральные масла. При переходе на биоразлагаемые, синтетические или водно-гликолевые жидкости совместимость проверяют по данным производителя рукава. Несовместимый слой набухает и отслаивается, а жидкость проникает в армирование — отсюда вздутия.

Почему изнашивается рукав, неподходящий под нагрузку

Рукава 1SN и 2SN армированы одной или двумя оплетками, рукава 4SP и 4SH — четырьмя слоями спиральной навивки. При частых импульсах давления проволоки оплетки в местах перекрещивания трутся и устают. Спиральная навивка лучше переносит циклическую нагрузку высокого давления.

На экскаваторах, погрузчиках и прессах оплеточный рукав может выходить из строя раньше срока, даже если номинальное давление подходит. Для таких линий подбирают рукава 4SP и 4SH, учитывая, что они жестче и требуют большего радиуса изгиба.

Какие причины указывают при списании рукавов высокого давления

Причины списания рукавов высокого давления в актах обычно формулируют по виду дефекта, обнаруженного при осмотре или после отказа. Типовые формулировки:

• механическое повреждение наружного слоя с обнажением армирования;
• разрыв рукава, течь по телу рукава;
• течь в месте заделки, смещение или ослабление муфты;
• вздутие, отслоение слоев;
• трещины наружного слоя, потеря эластичности вследствие старения;
• остаточная деформация, перелом, сплющивание;
• коррозия или повреждение резьбы и уплотнительных поверхностей фитинга.

Точный перечень задают документы предприятия и регламенты производителя техники. Полезно фиксировать в акте и место дефекта: повторяющийся вырыв у одной муфты указывает на проблему трассы.

Как продлить срок службы РВД

Большинство причин выхода из строя РВД устраняется до установки рукава — на этапе подбора и монтажа. Последовательность работ, которую предполагает правильный монтаж РВД, закрывает почти все ошибки из таблицы выше.

Чек-лист при подборе и монтаже:

• рабочее давление рукава — не ниже максимального в линии с учетом пиков;
• температура и рабочая жидкость — в пределах, указанных для внутреннего слоя;
• тип армирования соответствует характеру нагрузки;
• муфты из одной системы с рукавом, обжим — по таблице производителя;
• радиус изгиба не меньше допустимого, у муфты есть прямой участок;
• маркировка после затяжки идет ровной линией;
• длина проверена в крайних положениях подвижного узла;
• точки контакта закрыты защитой, трасса закреплена.

При осмотре ищут потертости, трещины, вздутия, влагу у муфт и следы касания.

Когда дефект уже обнаружен, ремонт и замена РВД начинаются с поиска причины: новый рукав, установленный по старой трассе с той же ошибкой, проработает не дольше прежнего.

Вопросы и ответы

Можно ли отремонтировать лопнувший РВД?

Лопнувший рукав высокого давления не ремонтируют: разрыв означает, что армирование потеряло прочность, а вставка или соединитель на поврежденном месте не восстановят ее. Сборку меняют целиком на новый рукав с муфтами, обжатыми под его тип. Перед заменой стоит определить причину разрыва, иначе новый рукав повторит судьбу старого.

Почему РВД рвется у муфты?

Разрыв или течь у муфты чаще всего связаны со сборкой и трассой. Возможные причины — недообжим или переобжим, муфта от другого типа рукава, неверная зачистка, изгиб сразу от заделки, натяг по длине. Если дефект повторяется на одном месте, проверяют длину рукава в крайних положениях узла и радиус изгиба у муфты.

Как часто нужно осматривать рукава высокого давления?

Периодичность осмотра рукавов высокого давления задает производитель техники в регламенте обслуживания, а на предприятии — внутренние инструкции. Рукава, работающие с частыми циклами давления, рядом с горячими узлами или в зоне трения, разумно осматривать чаще остальных: при каждом плановом обслуживании и при любых признаках течи.

Можно ли ставить рукав с запасом по давлению?

Рукав с большим рабочим давлением ставить можно, если он подходит по остальным параметрам. Более мощный рукав обычно жестче и требует большего радиуса изгиба, а муфты к нему другие. Запас по давлению защищает от пиков в системе, но не компенсирует скручивание, натяг, трение и ошибки обжима.
