Надежность трубопроводной или силовой системы определяется не только качеством комплектующих, но и тем, каким способом они соединены. Узел соединения концентрирует механические напряжения, компенсирует температурные деформации, удерживает давление рабочей среды и воспринимает вибрацию. Ошибка в выборе типа соединения приводит не к локальной неисправности, а к системному сбою: утечкам, разрывам, усталостным трещинам, внеплановым остановкам оборудования.
Типичные последствия некорректного подбора — потеря герметичности при циклическом давлении, ослабление фиксации из-за вибрации, срез резьбы при перегрузке, разрушение шва в зоне термического влияния. Эти проблемы возникают не из-за «плохой детали», а из-за несоответствия метода соединения условиям эксплуатации.
Различные типы соединений применяются в гидравлике, пневматике, системах охлаждения, металлоконструкциях, на сельхоз- и строительной технике. Длоя каждого случая ключевыми факторами выступают давление, тип среды, динамическая нагрузка и требования к обслуживаемости.
Классификация способов соединения
Разъемные
Резьбовые.
Работают за счет осевого усилия затяжки и контактного давления между витками. Герметичность обеспечивается уплотнительными элементами или деформацией сопрягаемых поверхностей. Эффективны при умеренных нагрузках и необходимости периодического демонтажа. Ограничение — чувствительность к вибрации и риск самооткручивания без дополнительной фиксации.
Фланцевые.
Формируют равномерное распределение усилия через болтовое соединение и прокладку. Подходят для больших диаметров и повышенных давлений. Их преимущество — контролируемое усилие затяжки и ремонтопригодность. Недостаток — габаритность и требование к точности соосности.
Быстроразъемное соединение.
БРС применяется там, где приоритетом является скорость монтажа и демонтажа без инструмента. Конструкция включает фиксирующий механизм и уплотнение, которое герметизирует контур при замыкании. Решение востребовано в мобильной технике и сервисных операциях, где простой оборудования критичен.
Неразъемные
Сварные.
Создают монолитную структуру. При правильной технологии обеспечивают максимальную прочность и герметичность. Ограничение — невозможность разборки без разрушения, зависимость качества от режима сварки.
Пайка.
Используется для соединения тонкостенных элементов и цветных металлов. Работает при более низких температурах, чем сварка, но уступает ей по несущей способности.
Клеевые.
Применяются в условиях умеренных нагрузок и при соединении разнородных материалов. Их надежность определяется подготовкой поверхности и условиями полимеризации.
Комбинированные решения
Хомутовые системы.
Обеспечивают обжатие по окружности и распределяют усилие без локальной концентрации напряжений.
Усиленные фиксаторы.
Используются в узлах с повышенной динамической нагрузкой, где требуется дополнительная механическая страховка.
БРС: когда важна скорость монтажа
Принцип работы основан на механической фиксации штекера в корпусе муфты с одновременным прижатием уплотнительного элемента. При размыкании клапан перекрывает поток, минимизируя утечку среды.
Конструктивно узел включает корпус, запорный механизм и уплотнение, рассчитанное на определенное давление и температуру. При превышении расчетных параметров возрастает риск деформации уплотнителя и потери герметичности.
Преимущество — сокращение времени обслуживания и снижение простоев техники. Ограничение — чувствительность к загрязнениям и необходимость регулярной проверки состояния уплотнений.
В гидросистемах или пневматике такие решения применяются в мобильных установках, где линии часто подключаются и отключаются. При этом выбор должен учитывать пиковые давления, а не только номинальные значения.

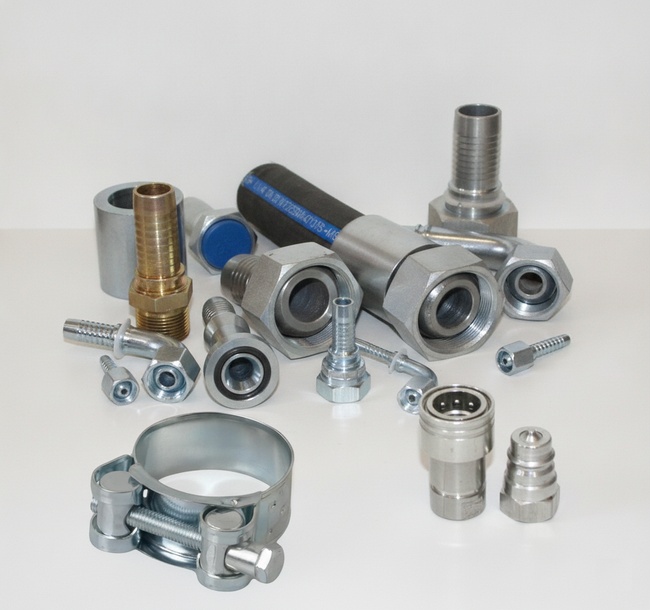

Силовой хомут как способ фиксации под нагрузкой
В отличие от стандартных ленточных моделей, силовой хомут рассчитан на высокое обжимное усилие, равномерное распределение давления по окружности патрубка. Его конструкция включает усиленную ленту, болтовой механизм, способный выдерживать значительные растягивающие нагрузки.
Равномерность прижима критична при работе под давлением: локальный перекос приводит к срезу кромки шланга или разгерметизации. Усиленные элементы минимизируют риск деформации при вибрации и температурных колебаниях.
Такие решения применяются в системах охлаждения, подаче технических жидкостей и в узлах, где присутствуют динамические нагрузки. Типичная ошибка монтажа — чрезмерная затяжка, приводящая к повреждению армирующего слоя шланга, последующему разрушению при циклическом давлении.
Соединения для гидросистем
Работа под давлением формирует особые требования к соединительным узлам. РВД испытывают не только внутреннее давление, но и изгибающие нагрузки, импульсные скачки, вибрацию оборудования.

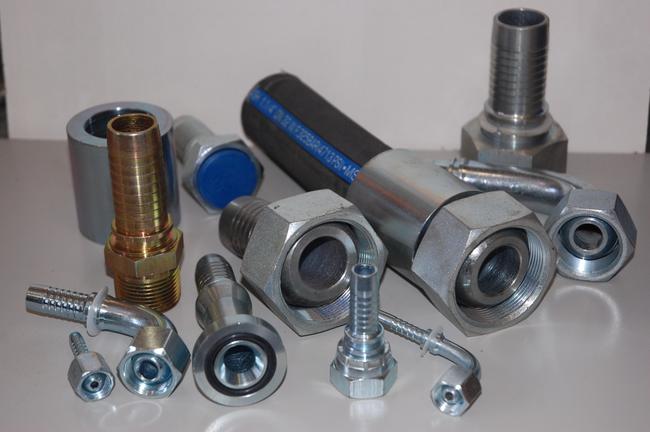

Чаще используются обжимные фитинги, где металлическая гильза деформируется прессом, формируя неразъемное соединение с армированным шлангом. Качество обжима определяется точностью оборудования и соответствием диаметра гильзы типу рукава.
В ряде случаев применяются быстроразъемные решения, однако они должны соответствовать классу давления системы. Недооценка импульсной нагрузки приводит к усталостному разрушению соединения.
Ключевые требования — герметичность, устойчивость к пиковым нагрузкам и соблюдение технологии сборки. Даже незначительное отклонение по глубине посадки фитинга сокращает ресурс узла.
Сравнение способов соединения
| Параметр | Разъемные | Неразъемные | Хомутовые |
|---|---|---|---|
| Герметичность | Зависит от уплотнений | Максимальная при корректной технологии | Высокая при равномерном обжатии |
| Рабочее давление | Среднее и высокое | Высокое | Среднее и высокое (в зависимости от конструкции) |
| Устойчивость к вибрации | Требует фиксации | Высокая | Высокая при правильной затяжке |
| Сложность монтажа | Низкая/средняя | Высокая | Низкая |
| Возможность повторного использования | Да | Нет | Да (при отсутствии деформации) |
Выбор определяется не универсальностью решения, а соответствием конкретной нагрузке и режиму эксплуатации.
Как выбрать способ соединения
По типу среды. Агрессивные жидкости требуют коррозионностойких материалов и уплотнений, устойчивых к химическому воздействию.
По нагрузке. Ориентироваться следует на максимальное пиковое значение, а не на среднее рабочее.
По температуре. Термическое расширение влияет на натяжение и плотность контакта.
По условиям обслуживания. Если узел регулярно демонтируется, предпочтение отдается разъемным решениям.
По бюджету и сроку эксплуатации. Более сложный монтаж оправдан при длительном ресурсе и минимальных рисках простоя.
Мини-вывод: способ соединения выбирается не по удобству монтажа, а по совокупности нагрузочных факторов.
Частые ошибки при выборе соединений
Неправильный расчет давления — игнорирование импульсных пиков разрушет узел.
Игнорирование вибраций — даже прочное соединение теряет герметичность при циклическом ослаблении.
Использование неподходящих хомутов — стандартные модели не рассчитаны на силовые нагрузки.
Нарушение технологии монтажа — перекос, загрязнение контактной зоны, неправильный момент затяжки.
Каждая из этих ошибок сокращает ресурс системы кратно, а не линейно.
Заключение
Способы соединения различаются не только конструктивно, но и по способности воспринимать нагрузку, компенсировать деформации, сохранять герметичность в динамике. Универсального решения не существует: корректный выбор возможен только при анализе давления, температуры, вибрации, режима обслуживания.
Подбор соединительного узла должен происходить из условий эксплуатации, а не из привычки или удобства монтажа. Именно соответствие нагрузке определяет надежность всей системы.
