Для передачи энергии в промышленных и машинных системах применяют гидравлический или пневматический принцип. В первом случае рабочей средой для передачи энергии является жидкость, во втором — сжатый воздух или газ. Для транспортировки среды используют шланги. Пневматические и гидравлические шланги кажутся похожими, но имеют разный принцип работы и назначение.

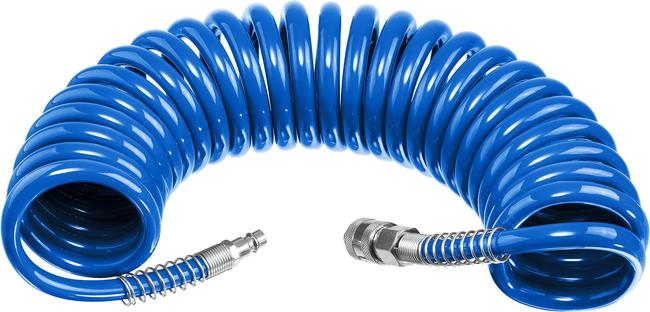

Пневматические шланги — особенности и назначение
Пневматические рукава используют для транспортировки сжатого воздуха или газа от компрессора к рабочим узлам механизма. Их изготавливают из прочных, гибких материалов, способных выдержать давление рабочей среды:
- полиуретан — гибкий, устойчивый к агрессивным жидкостям и ультрафиолету материал. Подходит для транспортировки сжатого воздуха и неагрессивного газа при давлении до 10 Бар;
- полиамид — прочный материал, устойчивый к агрессивному воздействию. Выдерживает давление до 20 Бар при температуре -40 — +100С. Может использоваться для передачи воздуха, химических реагентов;
- полиэтилен — легкий, устойчивый к химикатам материал. Полиэтилен выдерживает давление до 8 Бар. Материал отличает низкая прочность на разрыв и чувствительность к высоким температурам;
- ПВХ — материал прочный, устойчивый к коррозии и агрессивным веществам. Рукава из ПВХ могут выпускаться в армированном варианте;
- Резина — гибкий, эластичный, прочный и устойчивый к абразивному износу материал. Резиновые изделия надежны, устойчивы к едким веществам, что определяет их использование в сложных рабочих условиях.
Пневматические системы применяют при производстве промышленных инструментов, тормозных системах автомобильного и железнодорожного транспорта, медицинского оборудования, строительной техники. Также пневмопровода используют в робототехнике и автоматизации работы оборудования.

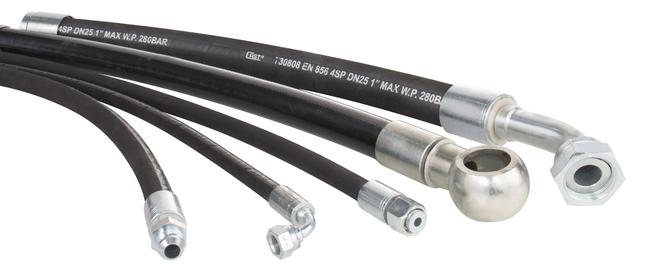

Гидравлические шланги — особенности и назначение
Шланг РВД или гидравлический рукав предназначен для транспортировки жидкости или газа под давлением. Для производства рукавов РВД используют резину, прочные полимерные материалы, металл, способные выдержать агрессивное воздействие транспортируемой жидкости и высокое рабочее давление. Конструкция шланга включает:
- внутреннюю трубку из износостойкого материала, выдерживающего прямой контакт с агрессивной средой. Для изготовления внутренней части рукава используют резину или полимерные материалы;
- текстильный защитный и металлический армирующий слой для защиты от давления, механического воздействия и повреждений;
- наружный слой из резины, устойчивой к истиранию, обеспечивающей прочность изделия;
- фитинги для подключения к гидросистеме.
Гибкий, эластичный гидравлический шланг используется в мобильных узлах гидросистемы, в местах, где невозможно использование металлического соединения. Их устанавливают в движущих системах промышленного, нефтеперерабатывающего оборудования, машиностроении, судостроении, авиационном и железнодорожном транспорте, а также в насосных, подъемных механизмах, станках и спецтехнике.

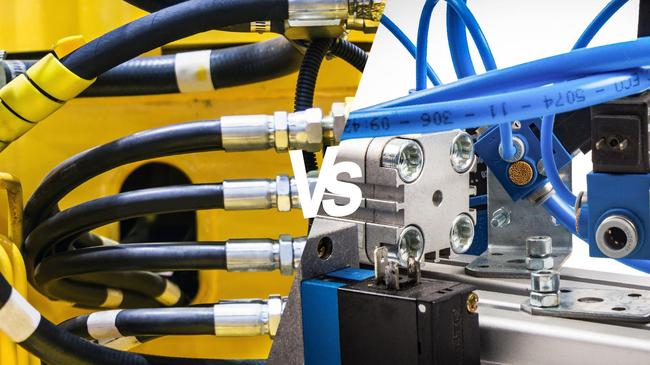

Основные различия между пневматическими и гидравлическими шлангами
Изделия отличают следующие характеристики:
- уровень давления — гидравлические рукава работают под высоким давлением, которое может превышать 70 МПа для специализированной техники. Пневматические системы рассчитаны на более низкое давление, средний показатель которого составляет 0,5-0,9 МПа;
- тип рабочей среды — гидравлические шланги предназначены для передачи жидкости, обычно на масляной основе. Поэтому их конструкция должна выдерживать агрессивное воздействие передаваемой среды. Пневморукава же транспортируют сжатый воздух или газ, поэтому к ним не предъявляется требование по стойкости к агрессивным веществам;
- генерация энергии — разница в уровнях давления также влияет на силу энергии, которую может производить система. В гидравлике сила генерируется с помощью жидкой среды, транспортируемой от двигателя к механизму через рукав. Жидкая рабочая среда практически не сжимаема, что определяет преобразование давления в мощную движущую силу. Сжатый газ в пневматике обеспечивает формирование мягкого амортизирующего эффекта.
Также устройства отличаются по назначению. Пневмошланги используют в механизмах, требующих передачи воздуха для организации плавного, амортизирующего движения. Гидрорукава предназначены для проведения работ в сложных условиях, требующих организации движения большой мощности.
